Kontinuerlig bølge-doppler (CW-doppler)

Araz Rawshani

Kontinuerlig Doppler-bølge

I Continuous Wave Doppler (CW Doppler) udsendes ultralydsbølger kontinuerligt fra transduceren, og refleksionerne af disse bølger analyseres kontinuerligt (figur 1). Dette er muligt ved at bruge to forskellige sæt piezoelektriske krystaller; det ene sæt til at sende ultralyd og det andet til at analysere reflekterede lydbølger. Hovedforskellen mellem Doppler med kontinuerlig bølge og Doppler med pulserende bølge er, at ultralyd udsendes og analyseres kontinuerligt i førstnævnte. Det gør det muligt at måle meget højere hastigheder. Kontinuerlig bølgedoppler er derfor ikke begrænset af pulsrepetitionsfrekvensen (PRF).

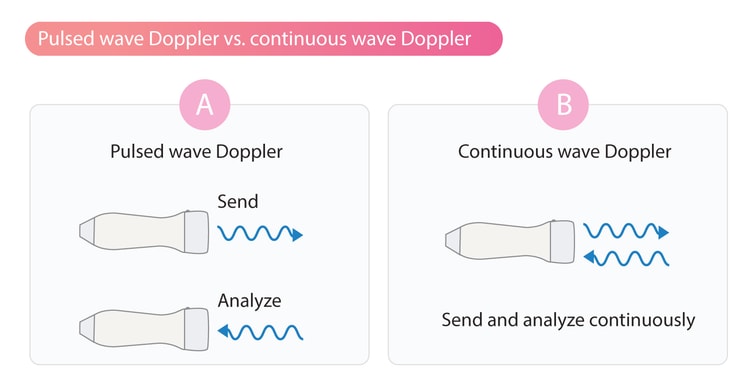

Figur 1. Principperne for kontinuerlig bølgedoppler og pulsbølgedoppler.

Ulempen ved kontinuerlig bølgedoppler er, at det ikke er muligt at bestemme, hvor langs dopplerlinjen hastighederne registreres. Kontinuerlig Doppler giver en fyldt spektral kurve (figur 2), hvilket forklares med, at alle hastigheder (fra nul til maksimum) registreres langs Doppler-linjen.

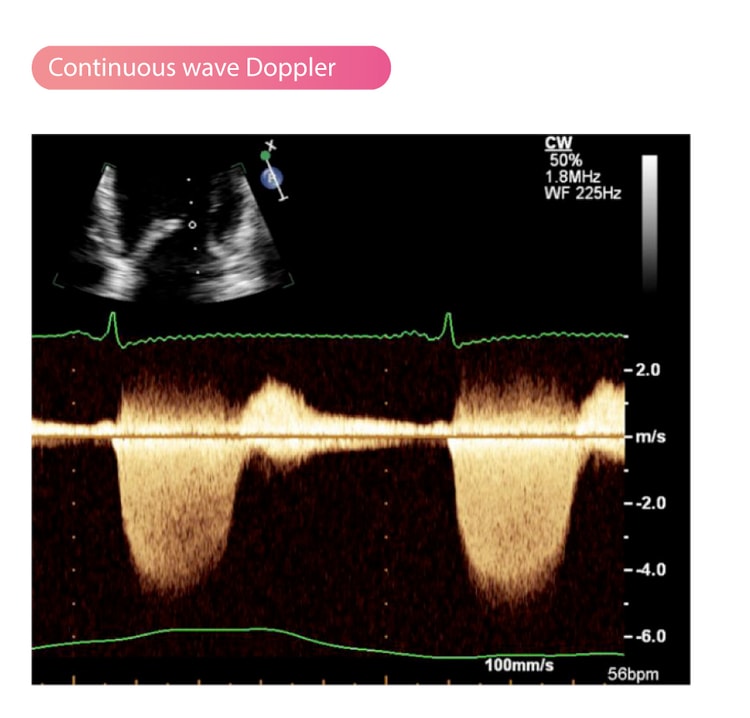

Figur 2. Kontinuerlig bølgedoppler langs venstre ventrikel, åbningen af mitralklappen og venstre atrium. Husk, at hastigheder (flow), der er rettet væk fra transduceren, vises under basislinjen, og hastigheder mod transduceren vises over basislinjen. Dette billede viser et hurtigt og tydeligt flow (næsten 5 m/s), der er rettet væk fra transduceren under systolen (systolen starter ved toppen af R-bølgen på elektrokardiogrammet). Dette Doppler-signal repræsenterer en udtalt mitral regurgitation.

Sammenfattende kan man sige, at den kontinuerlige bølge-Doppler ikke kan bestemme placeringen af den maksimale hastighed, der registreres, men den giver mulighed for at registrere meget høje hastigheder langs Doppler-linjen.
